Centrální monitorovací systém nabíjecí stanice - CMS

Charakteristika

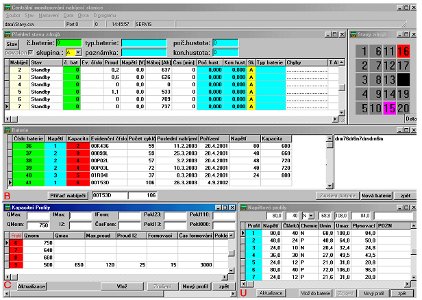

Centrální monitorovací systém CMS je určen pro rozsáhlejší nabíjecí stanice trakčních baterií, jež svojí cenou vyžadují zvýšenou péči a pozornost. Systém umožňuje v reálném čase sledovat a vyhodnocovat nabíjecí procesy baterií. Obsluha má okamžitý přehled o stavu jednotlivých nabíječů přímo na displeji počítače.

Šetrné zacházení při nabíjecím procesu - ale nejen při něm - dokáže prodloužit životnost baterie.

Monitorované nabíječe řady HFR se připojují do série na společnou informační sběrnici - optickou linku, která je dále vedena do řídícího počítače s aplikací CMS (Central). Přenosové rychlosti se používají 9600 bit/s s vlastním přenosovým protokolem Eprona.

Hlasový výstup a možnost sdílení sejmutých informací v počítačové síti umožňují obsluze včas reagovat na vzniklé situace a dávají možnost nadřízené složce monitorovat činnost celé nabíjecí stanice.

Systém registrace uživatelů, přidělení jejich práv a možností zabezpečují provoz systému proti neoprávněnému zásahu. Některý pracovník pak může jenom sledovat nabíjecí proces, jiný je oprávněn k zápisu údajů (č. baterie, hustota elektrolytu na počátku a na konci), další může i na dálku ovládat nabíječe nebo jejich skupiny atd. Je možno nadefinovat až 10 různých uživatelů.

Nabíječe HFR nabíjí baterie podle vybraných nabíjecích profilů. Rozlišují přitom dva druhy profilů:

• napěťové profily - definují napěťové vlastnosti baterií - jmenovité napětí, chemické složení, počet článků, plynovací, minimální a maximální napětí
• kapacitní profily - definují kapacitní a proudové vlastnosti baterií - jmenovitá a maximální kapacita, maximální a minimální nabíjecí proud, parametry formování a typ ukončení

Plně centralizované obsluhy je dosaženo s použitím identifikátorů baterie ! V tom případě není nutné v aplikaci CMS zadávat (definovat) napěťové ani kapacitní profily. Ty jsou automaticky přenášeny přímo z identifikátorů baterií. Možnost vzniku chyby je tak eliminována na skutečné minimum !
