MOVYB - MOnitor VYbíjení Baterií

diagnostika baterií - automatický vybíječ a nabíječ baterií

Ke stažení

Charakteristika

movyb front Poskytujete svým zákazníkům servis baterií? MOnitor VYbíjení Baterií MOVYB zjistí jak na tom baterie je a provede její regeneraci.

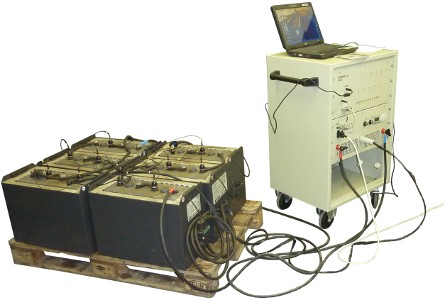

Vybíječ s monitoringem je mobilní zařízení pro vybíjení 12-ti článkových 24V baterií proudem až do 120A. Vybíjecí proces je možno spouštět přes USB připojeným PC. Zařízení je vybaveno monitoringem každého vybíjeného článku.

Dodávaný software umožňuje provedení kompletní vybíjecí zkoušky včetně vyplnění všech měřených údajů do předem připraveného protokolu v PC. Přístroj je vybaven diagnostikou připojení jednotlivých článků. Lokální řízení pomoci PLC Millenium III CD20 umožňuje i samostatné vybití baterie na předem nastavenou hodnotu minimálního napětí.

Ovládání zařízení je poměrně jednoduché a omezuje se pouze na nastavení velikosti vybíjecího proudu a dále na hodnotu minimálního napětí baterie, kdy nastane ukončení vybíjení.

Přístroj umožňuje provedení vybíjecí zkoušky i bez připojeného síťového napájení !

Základní technické údaje

Napájecí napětí	230V ±10% 50Hz, 24VDC
Jmenovitá výstupní hodnota	24V/120A
Jištění baterie	125A
Ochrana přístroje	nulováním
Rozsah měření napětí	0 - 25V
Nastavitelnost minimálního napětí pro vybíjení	0 - 25V
Rozsah měření proudu	0 - 120A
Nastavitelnost vybíjecího proudu	0 - 120A
Rozměry (š x h x v)	600 x 600 x 1000 mm včetně koleček
Hmotnost	cca 70 kg
Uvedené hodnoty se vztahují k provedení VM 24-120

Vlastnosti

spouštění a vypínání nabíjecího a vybíjecího zařízení
měření celkového napětí baterie
měření proudu z/do baterie
měření napětí a teploty jednotlivých článků (bloků) baterie
logování událostí
průběžně počítá odhadovanou zbývající kapacitu baterie
ovládání z PC s nainstalovaným software MOVYB
vygenerování protokolu o vybíjení a tisk ve formátu .xls nebo .ods

Použití

provádění kapacitních zkoušek baterií
