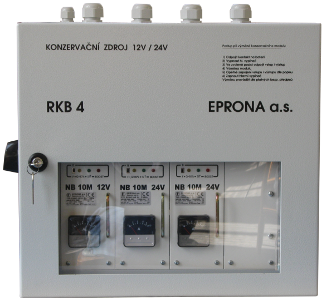

Konzervační zdroj RKB

IMG 1205u

Ke stažení

Leták RKB

Návod RKB

Charakteristika

Konzervační zdroj RKB je sestavený z jednotlivých nabíjecích modulů, které po nabití připojené baterie zůstávají v režimu konzervačního nabíjení (charakteristika IWU), takže všechny baterie vozidla jsou vždy při výjezdu nabity na 100% své jmenovité kapacity. Systém, kdy jsou baterie nabíjeny a udržovány plně nabité po celý čas odstavení vozidla v garáži nebo ve venkovním stání, se plně uplatní u hasičských sborů, vozidel záchranné služby a policie, velkých dopravců (zejména v zimě) a armády.

Novinkou jsou 3 LED diody a posuvný přepínač režimu nabíjení na čelním panelu modulu.

Díky přesné stabilizaci plynovacího napětí a především možnosti přepnout na udržovací režim (float-F) nehrozí výrazné plynování baterie a tím ani úbytek elektrolytu při nabíjení. Režim float je vhodný především pro dobíjení trvale připojené baterie, kterou udržuje v plně nabitém stavu bez nežádoucího přebíjení.IMG 1206

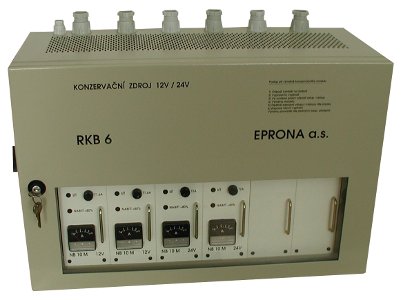

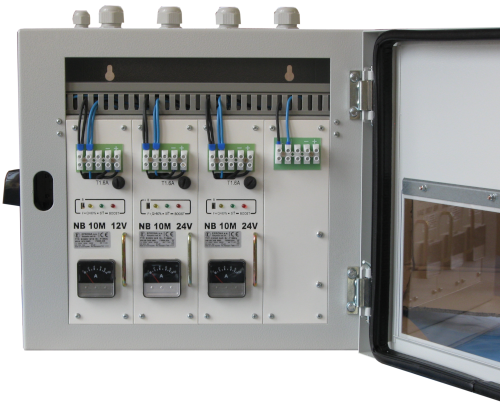

Konzervační zdroj je navržený jako stavebnice, skládající se z rozvaděče a jednotlivých nabíjecích modulů. Rozvaděč je nabízen ve 3 provedeních, a to pro 4, 6 nebo 8 nabíjecích modulů. Nabíjecí moduly s napětím 12 a 24V lze v rozvaděči řadit libovolně dle potřeby. Nabíjecí moduly jsou nastaveny na hodnoty umožňující trvalé připojení k bateriím ve vozidlech.

Pro neobsazené pozice (menší počet nabíjecích modulů v rozvaděči) je nutné namontovat místo modulu záslepku.

Vývod z nabíjecího modulu lze pro přímé napojení do elektrosoustavy vozidla přes zapalovač ukončit zástrčkou PAL.

Toto řešení umožňuje velmi operativně vyrábět technicky i cenově optimální sestavy pro potřeby jednotlivých uživatelů. Velice operativní a snadné je též doplňování dalších nabíjecích modulů do neobsazených pozic v rozvaděči.

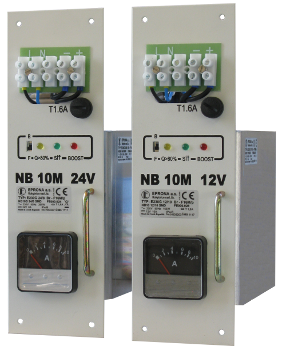

Nabíjecí moduly NB10M

Nabíjecí moduly NB10M jsou určené pro nabíjení olověných startovacích baterií s kapacitou 35 až 70Ah a pro jejich udržovací nabíjení. Moduly jsou elektronicky řízené, čímž dosahují vyšší účinnosti. Přesně stabilizují udržovací napětí nabíjené baterie, takže může být trvale připojená. Moduly potom pracují v konzervačním režimu s minimálním odběrem elektrické energie (cca. 10W).

Novinkou jsou 3 LED diody a posuvný přepínač režimu nabíjení na čelním panelu modulu.

Význam LED:

BOOST            - nabíjení je přepnuto na standardní (vyšší – 2,4V/čl.) nabíjení.

NAPÁJENÍ        - svítí pokud je elektronika napájena

Q>80%             - dosažení plynovacího napětí 2.40V/çl při proudu cca 4A.

                          Pokud je baterie v pořádku je nabitá již na cca 80% kapacity.

Význam přepínače:

F/B                   Float (2,23V/čl) / Boost (2,4V/čl).

                        Boost je vhodné pro plné nabití baterie a následně odpojení resp. přepnutí do Float .

Float je vhodné pro udržování v nabitém stavu respektive trvalé dobíjeníIMG 1199u

Moduly jsou bezúdržbové a jsou vhodné i k nabíjení Pb – bezúdržbových baterií (GEL). Moduly NB10M mohou nabíjet akumulátory trvale zapojené v obvodech vozidla bez nebezpečí poškození elektrických obvodů vozidla.

ODOLNOST
  • PROTI ZKRATU
  • PROTI PŘEPÓLOVÁNÍ
  • PROTI PŘEHŘÁTÍ

Moduly jsou určené pro provoz v obyčejném prostředí, bez vlivu agresivních látek. Nesmějí být provozované v prostorách s výbušnými nebo snadno hořlavými látkami. Relativní vlhkost by neměla překročit 95%.

Součástí modulů nejsou vstupní ani výstupní kabely. Moduly jsou zdrojem bezpečného napětí ve smyslu ČSN 33 2000 – 4 – 41 a jsou konstruované dle normy ČSN EN 60335 – 1.

Nabízíme Konzervační zdroj i pro 1 baterii. Podívejte se sem.

Základní technické údaje

 RKB NB10M 12V/10ARKB NB10M 24V/8A
Vstupní napětí 230V ±10% 50Hz
Maximální odběr ze sítě 1,2A
Výstupní jmenovité napětí 12V 24V
Udržovací napětí 13,4V 26,8V
Režim BOOST 14,4V 28,8V
Výstupní jmenovitý proud 10A 8A
Nabíjecí charakteristika IWU
Rozměry (š x v x h) 80 x 255 x 80 mm
Hmotnost (modulu) 2,4 kg 2,8kg

Vlastnosti

  • rozvaděč s nabíjecími moduly
  • tři provedení rozvaděče pro 4, 6 nebo 8 nabíjecích modulů
  • přepínač režimu nabíjení Float/Boost (F/B)
  • libovolná kombinace 12V a 24V nabíjecích modulů v jednom rozvaděči
  • jednoduchá výměna nabíjecích modulů
  • nabíjecí moduly jsou odolné proti přepólování a zkratu
  • nabíjecí charakteristika IWU

Použití

  • konzervační nabíjení běžných typů Pb baterií
  • hasičské sbory
  • záchranná služba
  • armáda
  • policie
