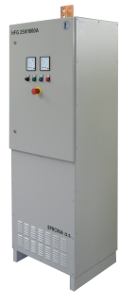

HFG - spínané zdroje pro elektrochemii

s proudem až 4000A

hfghfg13 500

Ke stažení

Leták HFG

Zpracujeme Vám nabídku - Využijte náš poptávkový list zdroje pro elektrochemii:

Poptávkový list zdroje pro elektrochemii

Charakteristika

Spínané zdroje HFG jsou řízené středofrekvenční zdroje určené především pro aplikace vyžadující napájení stabilizovaným stejnosměrným proudem nebo napětím. Uplatní se především v elektrochemických procesech, v oblasti galvanického pokovení, eloxování, elektrolytického čištění, elektrolýzách a dalších aplikacích. Vyznačují se vysokou účinností, rychlou regulací, možností řízení a dohledu ze vzdáleného místa a možností zautomatizování technologického procesu zařazením zdrojů do nadřazeného systému.KYSUCA1

Základem zdrojů je středofrekvenční spínaný trojfázový modul. Ten se skládá ze vstupního usměrňovače a IGBT tranzistorové střídačové jednotky s výkonovým transformátorem.detail linky se zdroji HFG Na výstupu zdroje je zapojen výstupní usměrňovač s filtrem. Zdroje jsou vybaveny rychlou analogovou řídící jednotkou, která zajišťuje vlastní regulaci proudu a napětí v závislosti na referenční hodnotě a zpětnovazebním signálu. Tato jednotka zajišťuje spínání tranzistorů IGBT. V základní konfiguraci nabízíme regulaci proudu. Funkce zdroje je automatická a v závislosti na nastavení referenční hodnoty proudu jsou generovány zapínací impulsy tak, aby byla udržena nastavená hodnota při změnách napájecího napětí nebo při změně zátěže. Rozsah regulace proudu je 0 až 100%. Maximální proud můžeme obdržet v závislosti na odporu zátěže v rozsahu výstupního napětí 15 až 100%.Přiložená tabulka zobrazuje jmenovité parametry základních modifikací s možností nastavení nižších hodnot. Ostatní parametry připravíme na přání až do 4000A, včetně možnosti paralelního řazení uvedených zdrojů.

sdoDalší vybavení:

Na přání dodáváme též regulaci napětí nebo proudovou i napěťovou regulaci společně. Všechny modely mají standardně regulaci buď přímo ze zdroje nebo ze skříňky dálkového ovládání (SDO). Obě možnosti ovládání dodáme na vyžádání.

Dále nabízíme dálkové řízení z nadřízeného systému, např. PLC, a to buď pomocí analogové proudové smyčky nebo rozhraní RS232 či RS485. K zobrazování hodnot proudu a napětí jsou zpravidla použity analogové měřící přístroje, digitální měřidla dodáme na přání.

Zdroje lze vybavit interfacem pro optickou linku vzdáleného řízení, dohledu a sběru dat, případně jinou zákaznickou komunikací. Obecná hodnota zvlnění výstupního proudu do 1%.

Na přání dodáme externí bezkontaktní reverzaci zdrojů.

Potřebujete ještě větší výkon ? Podívejte se na tyristorové usměrňovače THG !

Základní technické údaje

Typ (x=jmenovitý výstupní proud) HFG 8/x HFG 10/x HFG 15/x HFG 20/x HFG 25/x HFG 30/x
Vstupní napětí 3x400 V 50Hz
Výstupní jmenovité napětí 8 V 10 V 15 V 20 V 25 V 30 V
Výstupní jmenovitý proud 500 – 4000 A 500 – 4000 A do 3000 A do 2000 A do 1500 A do 1000 A
Zvlnění 1%
Rozměry (š x v x h) podle požadavků zákazníka a výkonu zdroje
Hmotnost podle výkonu cca 150 až 250kg pro stojan, do cca 100kg pro malé skříně

Vlastnosti

  • proudová a / nebo napěťová regulace
  • možnost ovládání ze skřínky dálkového ovládání (SDO)
  • připojení k nadřazenému řídícímu systému
  • zvlnění do 1%
  • chlazení vzduchem

Použití

  • napájení stabilizovaným stejnosměrným proudem nebo napětím
  • elektrochemické procesy
  • galvanické pokovení
  • eloxování
  • elektrolytické čištění
  • elektrolýza
