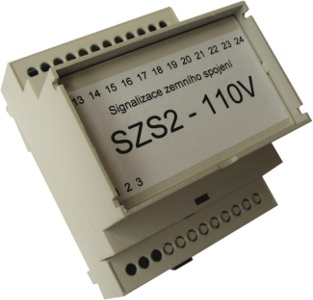

Signalizace zemního spojení SZS2

Charakteristika

Signalizace zemního spojení SZS2 je určena k hlídání zemního spojení v obvodech stejnosměrného napětí. Na ovládacím panelu (a případně i na externí svorkovnici pro dálkové snímání) signalizuje snížení hodnoty odporu proti zemi pod nastavenou mez, a to samostatně pro obě polarity.

SZS2 využívá principu porovnávání umělého napěťového středu a potenciálu země. Mezi těmito úrovněmi jsou přes diody zapojena dvě relé, která při poklesu odporu příslušného živého pólu proti zemi sepnou - při zemním spojení proti plus pólu sepne jedno relé, při zemním spojení proti mínus pólu sepne druhé relé.

SZS2 je napájena z měřeného napětí.

Vlastnosti

• vyhodnocování obou polarit napětí
• dva spínací kontakty pro každou polaritu napětí
• napájení z měřeného napětí
• montáž na DIN lištu

Základní technické údaje
