Nabíječ baterií NB25

pro servisní a garážová střediska

doprodej posledních kusů

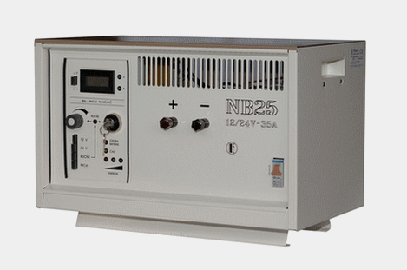

nb25

Ke stažení

Leták NB25

Charakteristika

Nabíječ NB25 je určen pro nabíjení 12V nebo 24V olověných startovacích baterií motorových vozidel. Může být využit také pro nabíjení maých akumulátorových vozíků s 24V olověnou baterií s kapacitou od 50 do 300Ah. Dále je určen k nabíjení NiCd baterií o jmenovitém napětí 6 až 24V.

Přístrojem lze provádět první nabíjení a formování baterie nebo ruční nabíjení např. jednoho článku. Proto je nabíječ vhodný pro servisní účely.

Nabíjení startovacích a trakčních Pb baterií je řízeno automaticky podle charakteristiky nabíječe.

Nabíjení NiCd baterií je řízeno charakteristikou konstantního proudu po dobu 7 hodin. V tomto případě je třeba dodržet podmínku, že baterie musí být před nabíjením vybita na napětí 1V/čl. V opačném baterie bude baterie přebíjena ! Pokud je napětí na článek vyšší, musí obsluha vyhodnotit ukončení nabíjení sama podle konečných znaků nabití baterie.

První nabíjení při uvádění baterie do provozu se provádí podle návodu výrobce baterií. Zpravidla je předepsáno nabíjení stálým proudem malé hodnoty. Použije se nabíjecí režim RUČNÍ.


Základní technické údaje

 Typ  Napětí DC Proud DC Vstupní napětí Doba nabíjení dle kapacity baterie
NB25

24V

střední hodnota

35A

střední hodnota

230V

50Hz

8h

120Ah

10h

180Ah

12h

240Ah

14h

300Ah

Vlastnosti

Ovládací prvky:
  • U-I - volba zobrazení měřené veličiny
  • potenciometr - pro regulaci proudu
  • klíč - odemyká regulaci proudu potenciometrem
  • 12V - volba 12V (šestičlánkové) Pb baterie
  • 24V - volba 24V (dvanáctičlánkové) Pb baterie
  • RUČNÍ - proudový zdroj regulovatelný od 0 do 35A
  • NiCd - volba NiCd baterie
Kontrolky:
  • V,A - měřená veličina
  • RUČNÍ - svítí v režimu ruční regulace proudu po odemknutí klíčem
  • CHYBA BATERIE - rozsvítí se po ukončení nabíjení, kdy nebylo dosaženo plynovacího napětí a poklesu proudu na hodnotu I2 do 11 hodin (např. z důvodu vadné baterie - zkratovaného článku)
  • ČAS - bliká, pokud je nabíjení v části charakteristiky omezené časem
  • ENERGIE - 3 kontrolky udávající průběh nabíjení (červená - vybito, žlutá - nabito na cca 50%, zelená - nabito)

Použití

  • nabíjení 12V nebo 24V olověných startovacích baterií motorových vozidel
  • nabíjení NiCd baterií o jmenovitém napětí 6 až 24V
  • první nabíjení a formování baterie nebo ruční nabíjení např. jednoho článku
  • servisní účely
