Nabíjecí stojan NS12 12 x 2,4V/1,8A (Speleo)

ns12

Ke stažení

Leták NS12

Návod NS12

Charakteristika

Nabíjecí stojan NS12 nachází uplatnění především v provozech s požadavkem na nabíjení většího počtu menších akumulátorů.

Lze nabíjet baterie ve vysílačkách, bateriové sady pro náhlavní svítilny (např. v dolech, pro jeskyňáře - odtud i pracovní název Speleo) apod. Vzhledem k tomu, že na výstupu jsou osazeny standardní banánkové zdířky, uživatelé si mohou připojit výstupní kabely s libovolným zakončením.

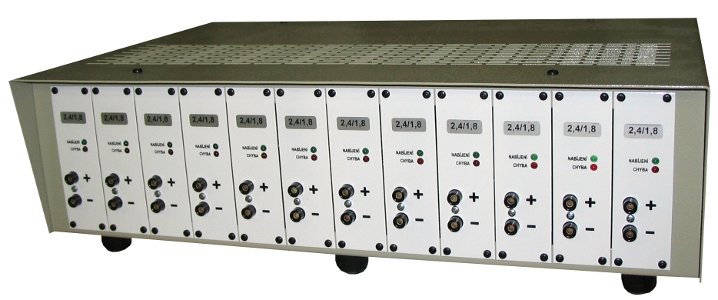

Stojan je tvořen skříní a jednotlivými moduly připevněnými na čelním ovládacím panelu. Přístroj je tvořen hlavní nabíjecí sběrnicí 10VDC a 12-ti zcela samostatnými nabíjecími moduly. Nabíjecí sběrnice je napájena z jednofázové sítě přes síťové toroidní trafo. Výstup ze sběrnice je veden přes jistič 32A pro bezpečné oddělení při zkratu na výstupu.

Nabíjecí modul má na výstupu dvojsvorku s označením polarity. Každý modul nabíjí připojenou baterii proudem cca 1.8A, a to do konečných znaků nabití. O stavu nabití připojené baterie informují dvě LED diody.

Před připojením baterie bliká na modulu červená LED dioda. Tento stav indikuje připravenost k nabíjení. V tomto stavu je možno mít na výstupu i zkrat bez nebezpečí poškození obvodu. Po připojení baterie s minimálním napětím cca 1,8V začne modul nabíjet nastaveným konstantním proudem cca 1,8A. To je signalizováno blikáním zelené LED diody. Nabíjení probíhá v intervalech cca 40s, pak nastane pauza cca 5s, kdy proběhne měření napětí nabíjené baterie. Ukončení nabíjení je indikováno trvalým svitem zelené LED diody. Baterii je možno nechat připojenou do následujícího dne.

Poznámka: Připojená baterie musí být zapojena bez ochranné diody v sérii s baterií !!!

POZOR! Baterie se nesmí přepólovat ! Modul vydrží připojení přepólované baterie bez nebezpečí zničení modulu pouze cca 1 – 2 sekundy. V tomto případě bude dále blikat červená LED dioda (nerozsvítí se zelená LED dioda !).

Nabíjecí moduly dodáme i ve verzi 3.6V.

Základní technické údaje

Vstupní napětí 230V ±10% 50Hz
Jištění sběrnice 32A
Výstupní jmenovité napětí 12 x 2,4V
Výstupní jmenovitý proud 12 x 1,8A
Rozměry (š x v x h) skříň 540 x 340 x 160 mm
Hmotnost cca 15 kg

Vlastnosti

  • vstupní napětí 230V/50Hz AC
  • 12 samostatných modulů 2,4V/1,8A DC
  • zkratuvzdornost
  • rozměry (š x v x h): jen 540 x 340 x 160 mm
  • váha cca 15kg

Použití

  • nabíjení většího počtu baterií s malou kapacitou
  • speleologové
  • horníci
  • záchranná služba
  • armáda
  • policie
