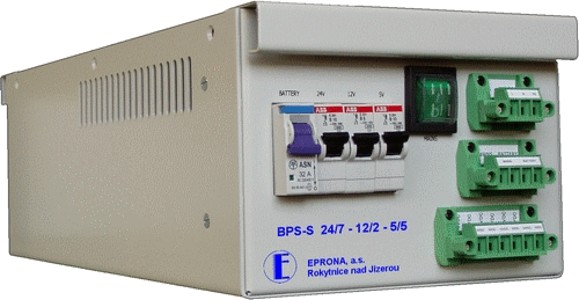

Zálohovaný zdroj BPS-S 24/7 - 12/2 - 5/5

Charakteristika

Při běžném provozu je zdroj napájen ze sítě 230V, 50Hz. V případě výpadku sítě je zdroj vybaven bateriemi 24V/14,2Ah.

Síťové napětí se do přístroje přivádí přes prosvětlený spínač. Po jeho sepnutí dojde k připojení interního zdroje 24V/10A na síť. Současně se sepne relé pro dálkovou signalizaci přítomnosti sítě – bezpotenciálový kontakt je vyveden na svorky "MAINS COM-NO".

Zdroj 24V napájí přes spínač a pojistky bateriovou sestavu 4 x 12V/7,2Ah.. Toto napětí je přivedeno na výstupní svorky +24V/7A-GND a na desku měničů pro další napěťové úrovně. Z této desky jsou vyvedeny napěťové úrovně 12V na svorky +12V/2A-GND a 5V na svorky +5V/5A-GND. Při výpadku sítě jsou všechny napěťové úrovně napájeny z baterie. Proti hlubokému vybití je baterie chráněna elektronickým obvodem, který odpojí všechny výstupy při poklesu napětí pod nastavenou mez ( typicky 21,5V ). Stav sepnutí tohoto obvodu je signalizován bezpotenciálovým kontaktem na svorkách "BATTERY COM-NO".

Pro zabezpečení provozu je v přístroji použito nucené chlazení. Pro chlazení zdroje 24V/10A je zapojen ventilátor na 24VDC, pro chlazení jednotky měničů na 12V a 5V je zapojena sestava ventilátoru s chladičem na 12VDC. Všechna výstupní napětí jsou galvanicky spojena přes svorky GND.

Základní technické údaje
